多路百兆网络信号导轨防雷器 弱电箱中摄像机浪涌保护的可靠选择

在安防监控系统中，网络摄像机的稳定运行至关重要。雷击或电涌通过网线、电源线侵入设备，轻则导致数据丢包、设备死机，重则直接烧毁摄像机、交换机甚至整个弱电箱内的核心设备。针对这一痛点，多路百兆网络信号导轨防雷器应运而生，成为弱电箱中 proteg 监控系统的关键防线。

一、为什么需要网络信号防雷器？

网络摄像机通常通过 RJ45 接口使用双绞线传输百兆甚至千兆信号。这些网线在室外走线时极易感应雷击电磁脉冲或附近大功率设备产生的浪涌电压。一旦浪涌能量进入弱电箱，会沿网线传导至交换机、NVR 及摄像机，造成永久性损坏。

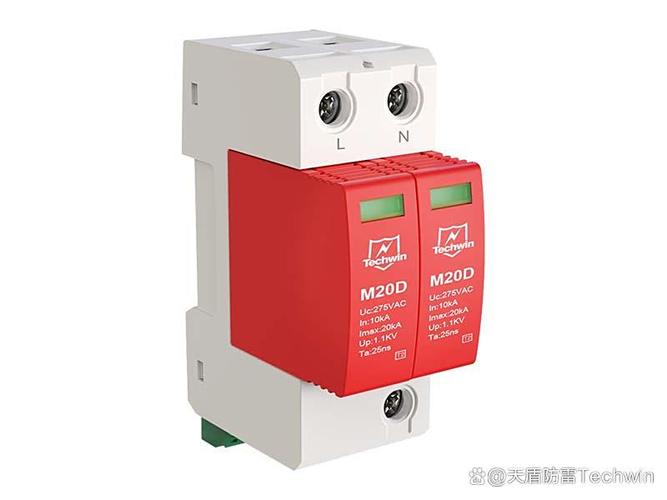

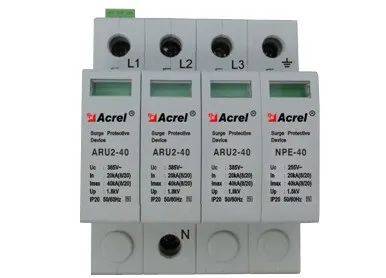

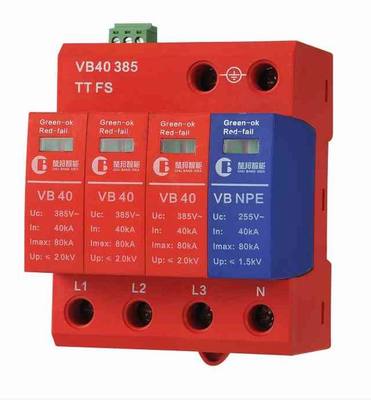

普通的电源防雷器只能保护供电线路，而网络信号防雷器专门用于抑制沿信号线传输的浪涌，两者配合才能形成完整的防雷体系。

二、产品核心特点：多路、导轨、百兆兼容

以 1 路、2 路、3 路、4 路等多路规格的百兆网络信号导轨防雷器为例，其设计充分考虑了弱电箱安装的实际需求：

• 多路集成：常见有 1 路、2 路、3 路、4 路、8 路等版本。每一路对应一个 RJ45 输入/输出，可同时保护多台摄像机，节省空间与成本。
• 标准导轨安装：采用 35mm 标准 DIN 导轨卡扣，可直接安装在弱电箱内的导轨条上，布线简洁美观，便于施工与维护。
• 百兆网络兼容：支持 10/100Mbps 以太网传输，插入损耗低，不影响正常网络通信。同时兼容 PoE（若型号支持），可为摄像机提供数据与电力传输。
• 浪涌保护能力：每路提供额定放电电流（如 2.5kA 或 5kA，8/20μs），响应时间纳秒级，有效钳位电压，保护后端设备。

三、典型应用场景与接线方式

适用场景：
- 室外网络摄像机（枪机、球机）前端
- 弱电箱内交换机与摄像机之间
- 电梯监控、楼宇对讲、门禁系统的网络线路

接线方式（以 4 路防雷器为例）：
1. 将防雷器固定在弱电箱导轨上。
2. 从交换机出来的网线插入防雷器 “IN” 端口（或“交换机侧”）。
3. 从防雷器 “OUT” 端口（或“设备侧”）引出网线，连接至摄像机。
4. 防雷器通常配有接地端子，必须用足够粗的铜线（建议 ≥2.5mm²）可靠连接至弱电箱接地排或建筑物接地系统。

注意：接地是防雷器发挥作用的前提，未良好接地时防雷效果大打折扣。

四、选型与安装注意事项

1. 路数匹配：根据摄像头数量选择路数，建议留有 1-2 路冗余或以备扩展。
2. 速率匹配：百兆摄像机选百兆防雷器；千兆设备需选千兆型号，不可混用。
3. PoE 供电：若摄像机采用 PoE 供电，需确认防雷器支持 PoE 传输，否则可能无法供电或损坏设备。
4. 安装位置：尽量靠近被保护设备端安装，同时确保防雷器接地可靠。
5. 定期检查：防雷器为牺牲型保护元件，遭受大浪涌后可能失效，建议每年雷雨季前检查或更换。

五、

在弱电箱中加装多路百兆网络信号导轨防雷器，是提升安防监控系统可靠性的高性价比举措。它结构紧凑、安装方便，能同时保护多路 RJ45 摄像机免受浪涌侵害。选择合格产品并正确接地，才能真正让摄像机在各种恶劣电气环境下稳定运行，减少故障与维护成本。
